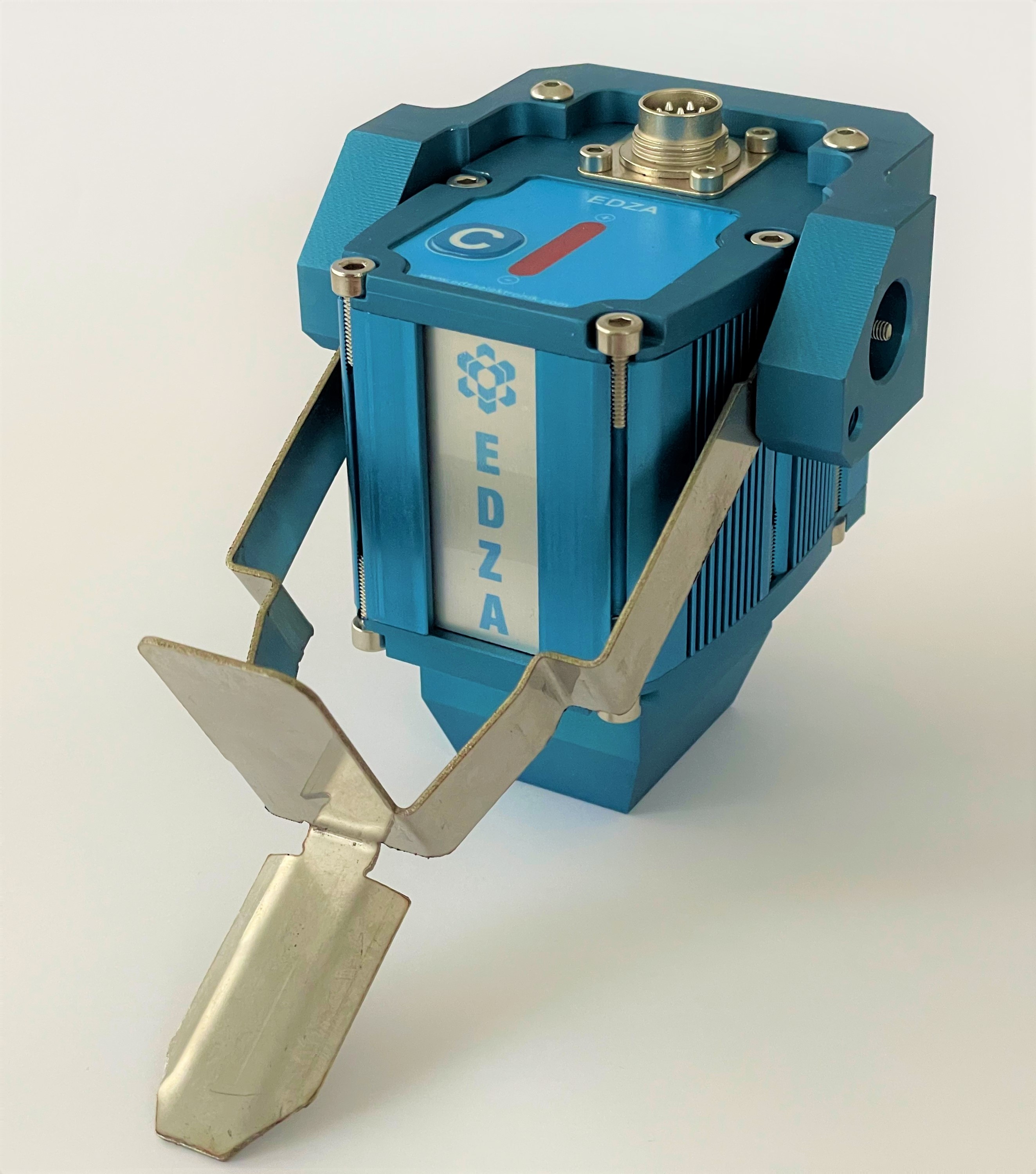

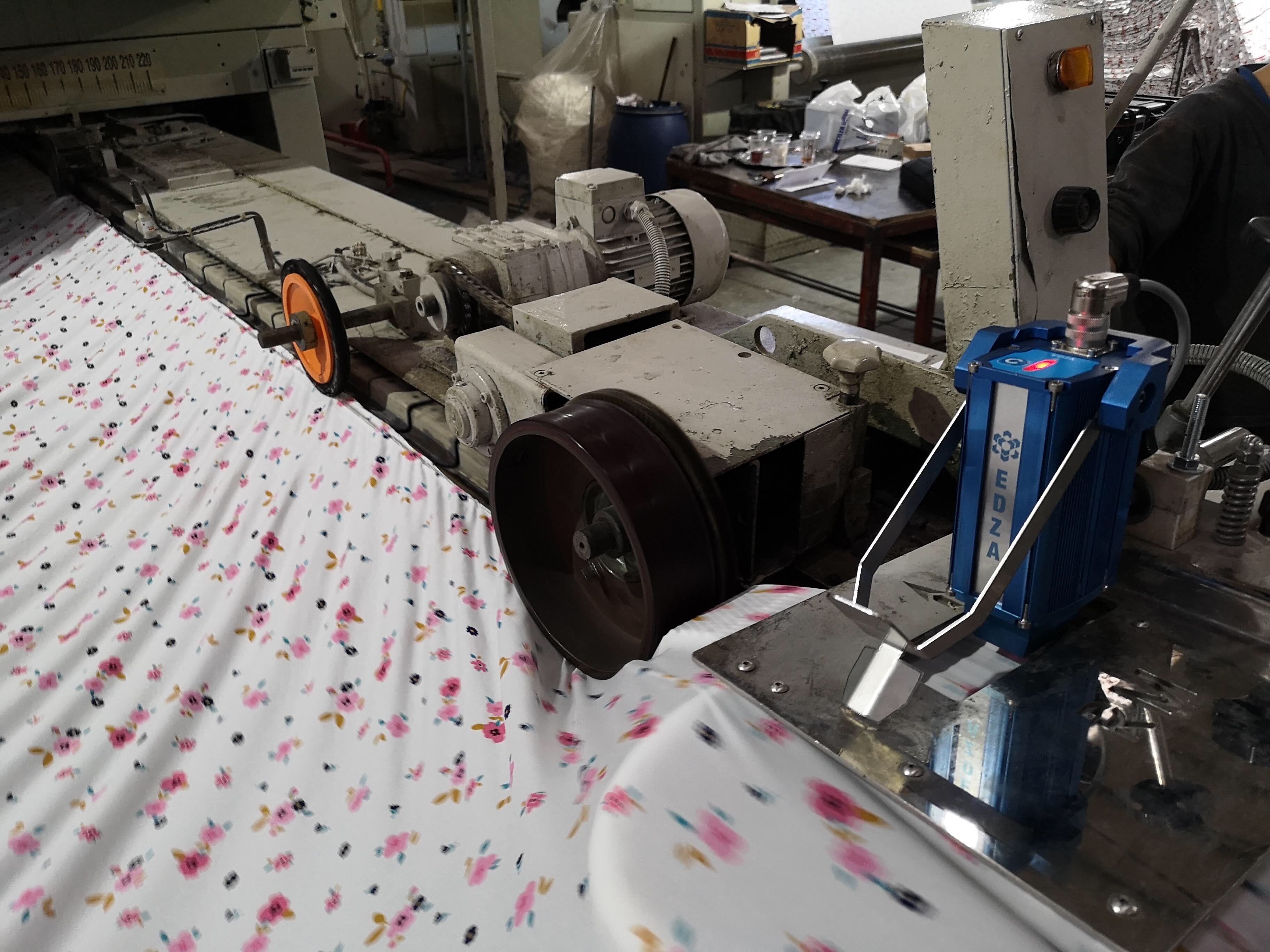

ESP4000 kenar kontrol fotoseli, kızıl ötesi ışık teknolojisi ile geliştirilmiştir. ESP4000, egalizeli kurutma ve sanfor makineleri ve ram makinelerinin girişlerinde işlenen kumaşın kenar pozisyonunu okuyarak, kumaşın zincirin kenarına istenen kalınlıkta iğnelenmesini sağlayan sistemin en önemli parçasıdır.

Kızılötesi ışık sayesinde, ışığı büyük ölçüde geçiren veya yansıtma özelliği az olan kumaşlar ile birlikte kontrast açısından zengin baskılı kumaş sorunsuz bir şekilde taranarak takip edilmektedir.

ESP4000 sayesinde ürün kenarı optik ve mekanik olarak takip edilerek taranmaktadır. Sensör, cisimden yansıma prensibine göre çalışmaktadır. Ürün hattı, reflektör olarak kullanılmaktadır. Kumaşı +-0,5mm. hassasiyetinde okuma kabiliyetine sahiptir.

ESP4000 vasıtasıyla iletilen sinyaller, kontrol ünitesi aracılığıyla servo veya A.C motorlu redüktörler ve kramayer dişlilerle sistemi harekete geçirebilir.

Teknik Özellikler:

• 24 VDC Besleme Voltajı
• 3,5 W    Güç
• 0-10 VDC veya 0-5VDC Çıkış Sinyali
• +/- 17 mm Ölçüm Alanı
• +10 ila +60 °C Çalışma Sıcaklığı
• +10 ila +80 °C Depolama Sıcaklığı
